Yongte Ekstruder Elektrik İdarəetmə Şkafı Keyfiyyəti və Dizaynı Optimallaşdırdı

Yongte Ekstruder Elektrik İdarəetmə Şkafı: Üstünlüklər və Əsas Xüsusiyyətlər

Ümumi Struktur və Layout

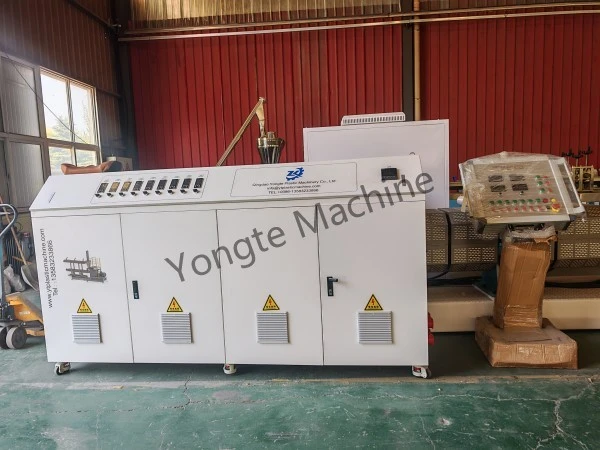

Plastik ekstruderlər üçün Yongte elektrik idarəetmə şkafı xüsusi olaraq Yongte plastik ekstruziya xətləri üçün nəzərdə tutulmuş sənaye səviyyəli idarəetmə sistemidir. Bütün ekstruziya sistemi üçün enerji paylanması, məntiqi nəzarət, siqnal ötürülməsi və təhlükəsizlik mühafizəsini təmin edir.

Layout Design Highlights

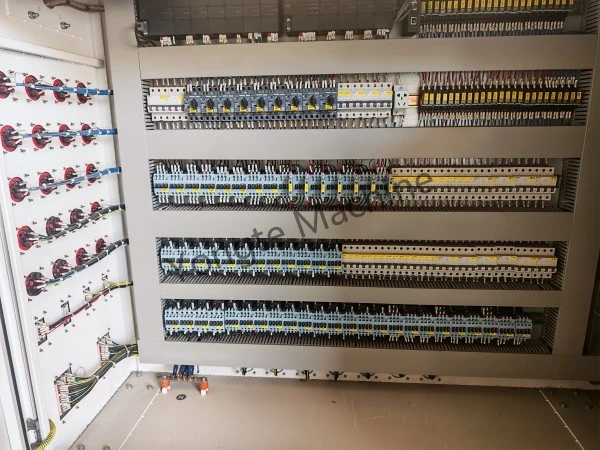

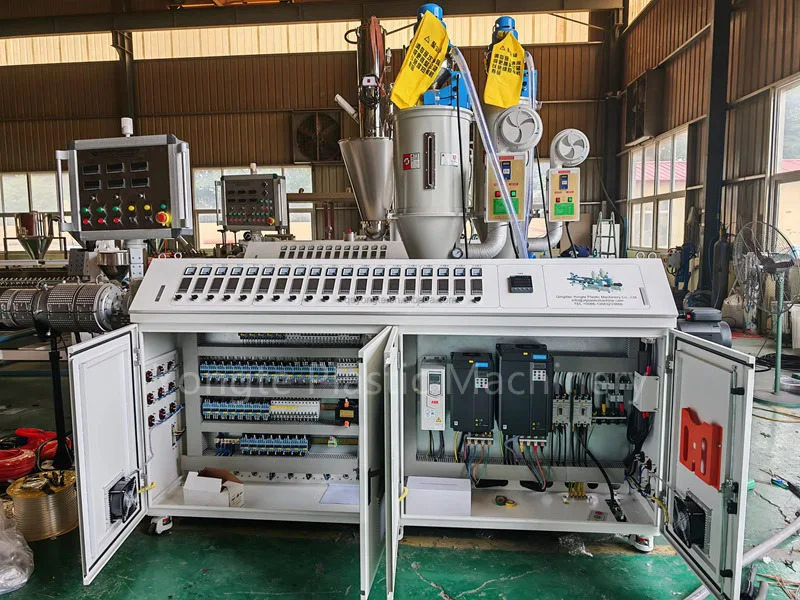

- Layered Modul Layout: Şkaf çox qatlı üfüqi rayonlaşdırma dizaynına malikdir, yuxarıdan aşağıya doğru düzülmüşdür:

- Üst qat: PLC və idarəetmə modulları; terminal blokları (siqnal naqilləri sahəsi)

- Orta təbəqə: Əsas elektrik açarları, filial hava açarları, kontaktor/rele qrupları

- Aşağı təbəqə: Yüksək sıxlıqlı aralıq relelər; terminal blokları (giriş/çıxış siqnal sahəsi)

- Sol tərəf: Kabel giriş/çıxış terminalları; torpaqlama və potensial bərabərləşdirmə terminalları

- Güc və İdarəetmə Dövrələrinin Zonalaşdırılmasını və Fiziki Ayrılmasını Aydınlaşdırın: Yüksək cərəyan güc komponentləri (məsələn, əsas açarlar, kontaktorlar) elektromaqnit müdaxiləsini aradan qaldırmaq və texniki xidməti asanlaşdırmaq üçün aşağı gərginlikli idarəetmə elementlərindən (məsələn, rölelər, siqnal terminal blokları) fiziki olaraq təcrid olunur.

- Standartlaşdırılmış naqillər və Premium sənətkarlıq: Bütün kabellər rəng kodludur (sənaye standartlarına görə - qırmızı (L1), mavi (L2), sarı (L3), qara (neytral) və yaşıl/sarı (torpaq)—güc və nəzarət dövrələri üçün. Terminal bloklar vahid nömrələnmişdir və naqillər sənaye standartlarına uyğun olaraq nizamlı və təhlükəsiz quraşdırılmışdır.

1. Əsas Üstünlüklər və Texniki Xüsusiyyətlər

Yüksək Etibarlılıq və Təhlükəsizlik

- Kompleks Mühafizə Sistemi:

Çoxmərhələli hava açarları və açarları həm əsas enerji təchizatı, həm də ayrı-ayrı filial yükləri üçün koordinasiya edilmiş həddindən artıq yüklənmə, qısaqapanma və qalıq cərəyan (sızma) mühafizəsini təmin edir - kaskad xətalarının qarşısını alır və sistem miqyasında əməliyyat fasiləsizliyini təmin edir.

Yüksək gərginlikli xəbərdarlıq etiketləri şkafın xarici hissəsinə yapışdırılır və kabinetin qapısı açılanda enerjini avtomatik kəsən təhlükəsizlik kilidini özündə birləşdirir - GB/T 5226.1 və digər beynəlxalq sənaye təhlükəsizliyi standartlarına tam uyğundur.

Statik boşalma və sızma təhlükələrini azaltmaq üçün bütün daxili avadanlığın qapaqlarının etibarlı, aşağı empedanslı torpaqlanmasını təmin edən müstəqil torpaqlama mis şin kabinetin bazasında quraşdırılmışdır.

- Yüksək Xüsusiyyətli Komponent Seçimi:

Əsas komponentlər, o cümlədən elektron açarlar, kontaktorlar və relelər - aparıcı sənaye səviyyəli istehsalçılardan (məsələn, Siemens, Schneider Electric, Chint) əldə edilir, tez-tez start-stop dövrləri və elektromaqnit müdaxiləsi altında müstəsna davamlılıq üçün seçilir və 24/7 fasiləsiz ekstruder işini dəstəkləyir.

Terminal blokları möhkəm, vibrasiyaya davamlı birləşmələri təmin etmək üçün yüksək cərəyan yaylı sıxac və ya vida tipli dizaynlardan istifadə edir - uzun dövrəli, yüksək yüklə işləmə zamanı boşalma, qövs və ya istilik deqradasiyası risklərini minimuma endirir.

Modulluq və Ölçeklenebilirlik

- Standartlaşdırılmış Modul Dizayn:

Both power and control circuits follow standardized modular architecture, enabling rapid adaptation across diverse Yongte extruder configurations—including (single-screw, twin-screw, and models spanning various motor power ratings—and facilitating seamless integration of future production line upgrades (e.g., auxiliary feeding systems, avtomatlaşdırılmış iş stansiyaları və ya daxili keyfiyyət monitorinqi).

- Geniş qorunan yer:

Şkaf, qravimetrik ölçmə qidalandırıcıları, real vaxt rejimində onlayn sensorlar və ya avtomatik ekran dəyişdiriciləri kimi müştərinin xüsusi tələblərini ödəmək üçün giriş/çıxış siqnallarının və güc dövrələrinin çevik genişləndirilməsinə imkan verən səxavətli ayrılmış terminal blok mövqelərini və montaj sahəsini ehtiva edir.

Anti-Müdaxilə və Əməliyyat Sabitliyi

- EMC-yə uyğun dizayn:

Güc və idarəetmə naqilləri arasında ciddi fiziki ayırma, həssas siqnallar üçün qorunan kabellərin istifadəsi və optimallaşdırılmış torpaqlama topologiyası yüksək güclü cihazlar (məsələn, inverterlər, mühərriklər                elektromaqnit müdaxiləsini  effektiv şəkildə  yatıraraq sabit, səs-küysüz LC-lərin, HMI  displeylərinin, sensorların işini təmin edir.

- Termal İdarəetmə və Ətraf Mühitə Uyğunluq:

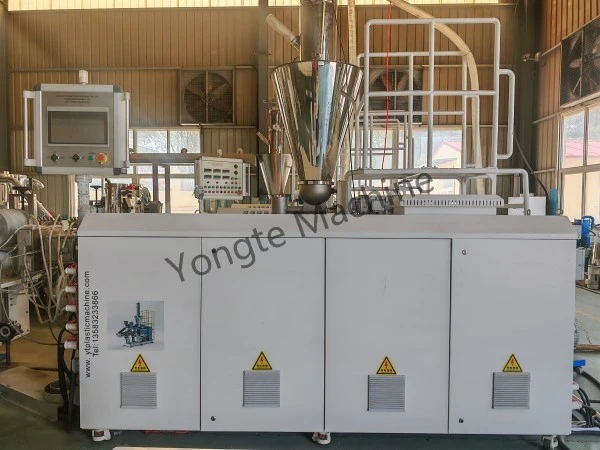

Şkaf qapılarına və yan panellərə inteqrasiya olunmuş ventilyasiya panjurları təbii konveksiya ilə soyumağa kömək edir, daxili komponentlər üçün optimal iş temperaturunu saxlayır və termal yaşlanmanın qarşısını alır.

Tozla möhürlənmiş şkaf dizaynı - contalı qapılar və möhürlənmiş kabel girişləri ilə - toz, yağ dumanı və mexaniki vibrasiya ilə xarakterizə olunan tələbkar fabrik mühitlərində etibarlı performansı təmin edir və bununla da komponentin xidmət müddətini uzadır.

İstismar və Baxım Asanlığı

- Intuitiv insan-maşın qarşılıqlı əlaqəsi:

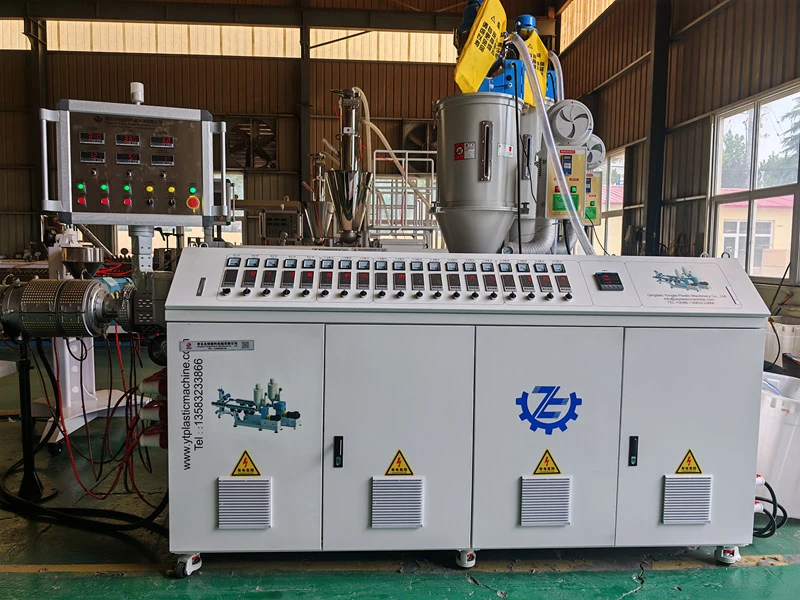

Şkafın xarici hissəsində quraşdırılmış sensor ekran operator paneli operatorun səmərəliliyi üçün optimallaşdırılmış aydın, istifadəçi dostu interfeysi ilə kritik ekstruziya parametrlərinin (barrel temperaturu, vida sürəti, ərimə təzyiqi və çıxış dərəcəsi daxil olmaqla) real vaxt rejimində monitorinqinə və bir toxunuşla tənzimlənməsinə imkan verir.

- Sürətli Baxım Dizaynı:

Bütün komponentlər və klemens blokları vahid şəkildə etiketlənmiş və rəsmi elektrik sxemlərinə istinad edilmişdir - nasazlıqların tez diaqnozu və həllinə imkan verir.

Laylı fiziki düzülmə texniki işçilərə geniş sökülmədən nasaz sxemləri təcrid etməyə və onlara daxil olmağa imkan verir, planlaşdırılmamış fasilələri əhəmiyyətli dərəcədə azaldır.

Xüsusi sol tərəfdəki kabel giriş zonası gələcək yenidən konfiqurasiya və ya sahə modifikasiyalarını asanlaşdırmaq üçün təhlükəsiz kabel ankrajı üçün müstəqil, gərginlikdən azad edilmiş terminallardan istifadə edir.

Ekstruder üçün Xüsusi Fərdiləşdirmə

- Dəqiq Güc Uyğunluğu:

Güc dövrələri Yongte ekstruderlərinin dəqiq mühərrik gücünə, istilik yükünə və köməkçi sürücü tələblərinə uyğun olaraq hazırlanmışdır - qızdırıcılara, əsas və köməkçi mühərriklərə, su nasoslarına və digər kritik yüklərə sabit, dəyişkən olmayan təchizatı təmin edir - həddindən artıq yüklənmə, aşağı gərginlik və ya faza balanssızlığı risklərini aradan qaldırır.

- Optimallaşdırılmış Nəzarət Məntiqi:

Əvvəlcədən yüklənmiş ekstruder üçün xüsusi nəzarət alqoritmləri seqmentləşdirilmiş barel temperatur profilini, qapalı döngə vida sürətinin tənzimlənməsini, sinxron qidalanma nəzarətini və PE, WPC, PVC, təkrar dövriyyə, PETru daxil olmaqla, müxtəlif termoplastik tətbiqlərin unikal proses tələblərinə uyğunlaşdırılmış ağıllı xətanın özünü diaqnostikasını dəstəkləyir.

- Əlavə dizayn:

Kritik sxemlər, o cümlədən əsas sürücülük mühərriki və fərdi istilik zonaları üçün - hətta dəyişən iş şəraitində belə keçici yük dalğalanmalarını udmaq və davamlı, fasiləsiz istehsalı davam etdirmək üçün daxili tutumlu boşluqları özündə birləşdirir.

2. Tam Ekstruder Sistemi ilə Sinerji Üstünlükləri

- İnteqrasiya edilmiş Sistem İnteqrasiyası:

Şkaf tam olaraq əvvəlcədən naqillənib və ekstruderin əsas qurğusu ilə birlikdə zavodda sınaqdan keçirilib. Bütün daxili kabellərin çəkilməsi və funksional istismara verilməsi çatdırılmadan əvvəl tamamlanır - dərhal istehsala hazır olmaq üçün yalnız əsas enerji təchizatının yerində qoşulmasını tələb edir və bununla da sahənin quraşdırılması vaxtını və mürəkkəbliyini minimuma endirir.

- Mobillik və Ətraf Mühitin Mühafizəsi:

Şkafın bazasına quraşdırılmış ağır yük maşınları emalatxana daxilində hamar, alətsiz yerdəyişməni təmin edir. Şkaf korpusu korroziyaya davamlı, yağa davamlı toz örtüklü təbəqə metaldan istifadə edir - sənaye istehsal mühitlərində uzunmüddətli dayanıqlıq üçün hazırlanmışdır.

- Brendləşdirmə və Tənzimləmə Uyğunluğu:

Kabinet Yongte brendinin loqosunu və rəsmi əlaqə məlumatlarını qabarıq şəkildə nümayiş etdirir. O, xarici müştərilər üçün qlobal tənzimləmə və uyğunluq tələblərinə cavab vermək üçün CE və UL daxil olmaqla, əsas ixrac sertifikatlaşdırma standartlarına tam uyğundur.

Xülasə

Yongte ekstruder elektrik idarəetmə şkafı sənaye səviyyəli, yüksək etibarlı və tətbiq üçün optimallaşdırılmış elektrik idarəetmə sistemidir. Onun əsas üstünlüklərinə aşağıdakılar daxildir:

✅ Təhlükəsiz və Etibarlı: Çoxsəviyyəli qoruyucu arxitektura, yüksək səviyyəli sənaye komponentləri və 24/7 əməliyyat hazırlığı

✅ Rasional Layout: Modul, laylı fiziki təşkilat; güc və idarəetmə sxemlərinin ciddi şəkildə ayrılması; effektiv EMI azaldılması; sadələşdirilmiş baxım girişi

✅ Yüksək Ölçəmə qabiliyyəti: I/O genişləndirilməsi və güc təkmilləşdirmələri üçün səxavətli ayrılmış yer - inkişaf edən istehsal xətti ehtiyaclarını və fərdi inteqrasiyaları dəstəkləyir

✅ Premium sənətkarlıq: Standartlaşdırılmış, rəng kodlu naqillər; vahid etiketləmə; beynəlxalq elektrik quraşdırma standartlarına uyğunlaşdırılmış dəqiq montaj

✅ Yüksək Proses Uyğunluğu: Ekstruziyaya xas idarəetmə məntiqi və ehtiyat - müxtəlif plastik emal tətbiqlərində ardıcıl, sabit performansı təmin edir

Bu təkmil idarəetmə şkafı Yongte ekstruderlərinin dayanıqlı, səmərəli və etibarlı işləməsi üçün əsas təminat rolunu oynayır - xüsusilə ağac-plastik kompozit (WPC) xətləri, plastik boru ekstruziyası, plastik təbəqə və profil xətləri və tullantıların plastik təkrar emalı sistemləri daxil olmaqla yüksək etibarlı istehsal mühitləri üçün uyğundur.
